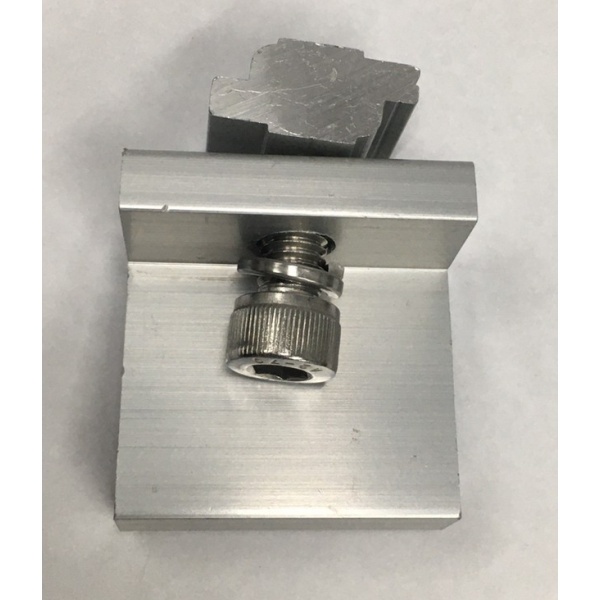

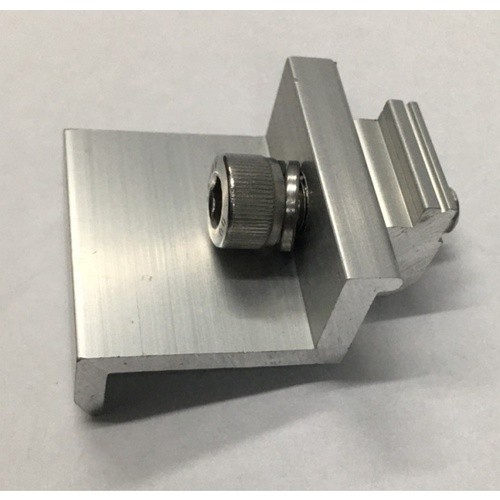

Cleanergy ชุดจับยึดแผงสุดท้าย (เอ็นแคมป์) รุ่น ER-EC-ST35 สีเงิน

รหัสสินค้า : 072101255717

เพิ่มเติม อุปกรณ์โซล่าร์เซลล์ จาก Clenergy

*สีที่ปรากฏบนเว็บไซต์อาจมีความแตกต่างจากสีของสินค้าจริงเนื่องจากข้อจำกัดของหน้าจอแสตงผล


฿32

฿40 /อัน
ราคาโปรโมชั่น ถึงวันที่ 31 ธ.ค. 2567
รายการโปรด


ตัวเลือกการจัดส่ง

เปลี่ยน


คุณสมบัติ รายละเอียดสินค้า
รุ่น ER-EC-ST35 สีเงิน
แบรนด์ Clenergy

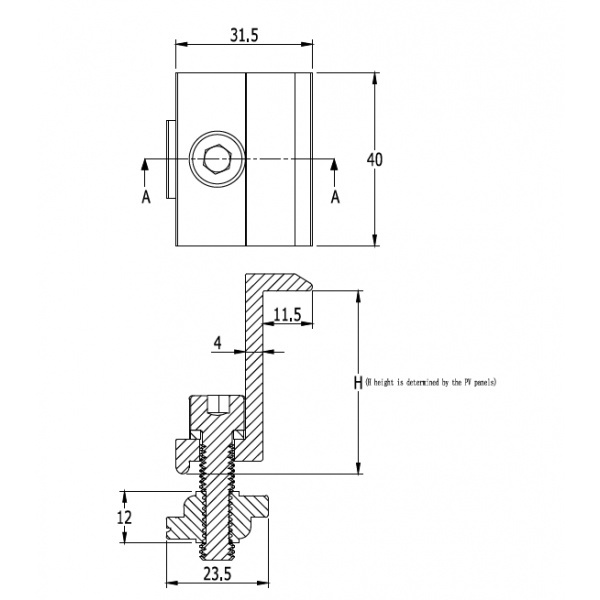

ความกว้าง 0.5 เซนติเมตร
ความยาว 30 เซนติเมตร
ความสูง / หนา 40 เซนติเมตร
หน่วยนับ อัน

คุณสมบัติเด่น

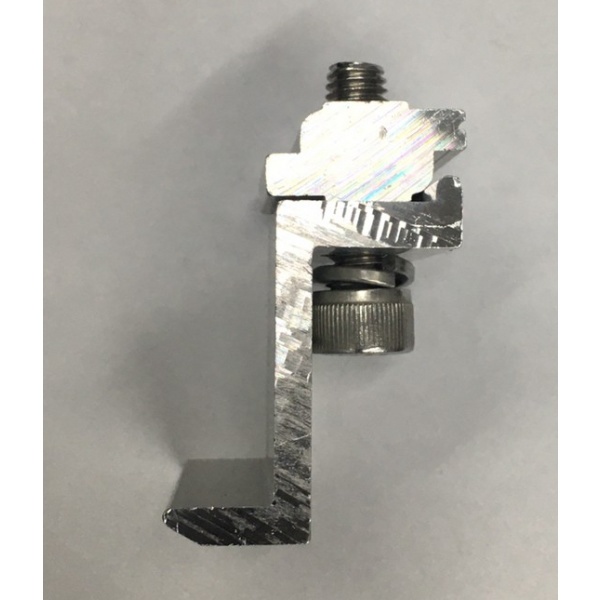

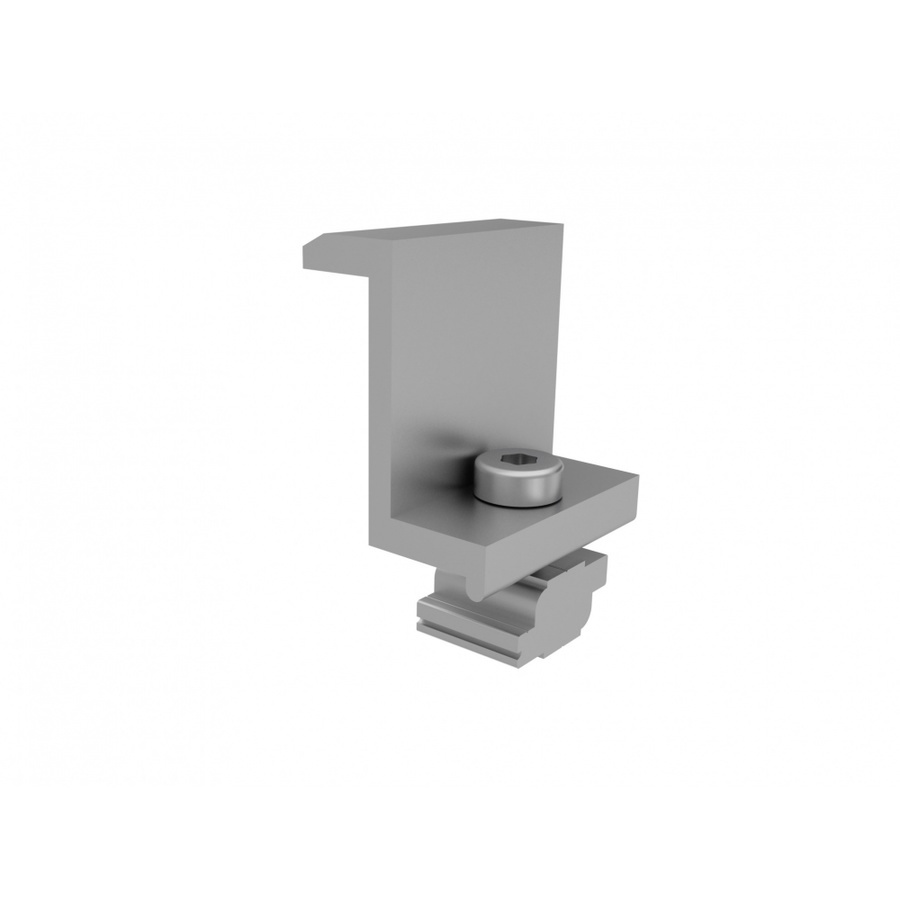

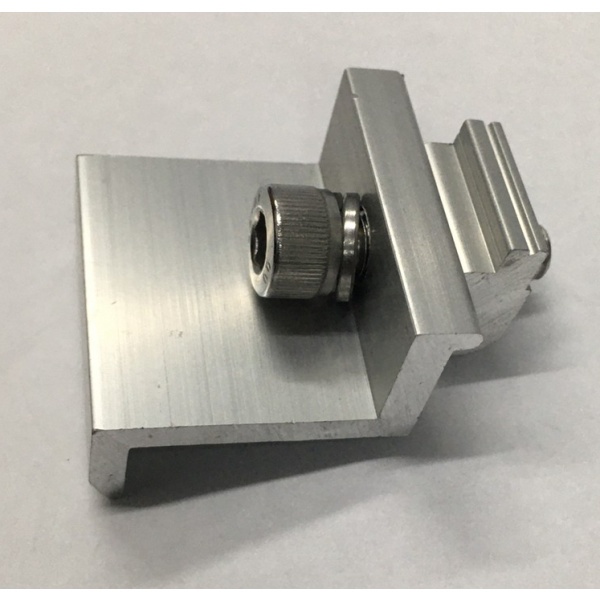

Clenergy ชุดจับยึดแผงสุดท้าย  (เอ็นแคมป์) รุ่น ER-EC-ST35 สีเงิน สำหรับยึดแผงกับราง หรือยึดwalkway กับราง โดยแผง หรือ walkway หนา 35 มม
ER-EC-ST35 is for framed PV Modules of 35mm in height; Main Structure: AL6005-T5;
Fasteners: SUS 304;
ER-EC-ST35: 0.054kg;End Clamp,Standard ที่ยึดปลายแผงโซลาร์ขนาด 30mm, 35mm, 40 mm,45mm 1ชิ้น Brand: Clenergy, Warranty 10 years, material: AL6005 T5 anodised 12 micron

คุณสมบัติทั่วไป

Main Structure: AL6005-T5;
Fasteners: SUS 304;
ER-EC-ST35: 0.054kg;

รายละเอียดสินค้า

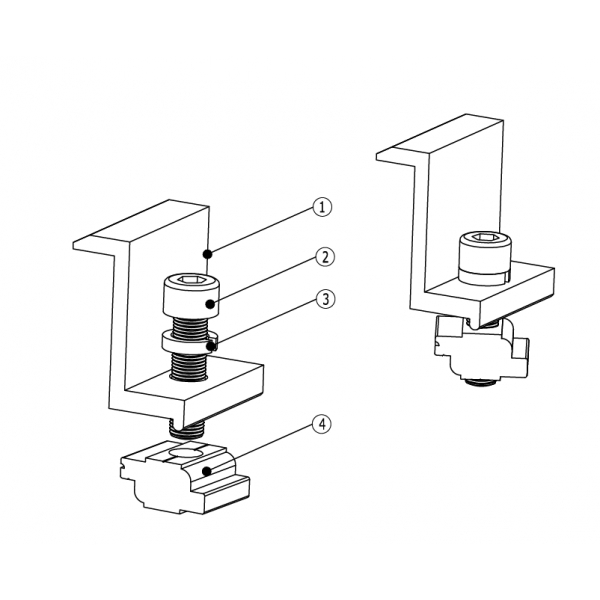

  • Main Structure: AL6005-T5;
  • Fasteners: SUS 304;
  • 100 units per pack, 4 packs (400 units) per carton;

วัสดุ

อลูมิเนียม AL6005-T5; Fasteners: SUS 304
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน
Cleanergy ชุดจับยึดแผงสุดท้าย   (เอ็นแคมป์)  รุ่น ER-EC-ST35 สีเงิน

การรับประกัน

12 ปี

รายละเอียดการรับประกัน

  • ประกันตัวสินค้า 12 ปี

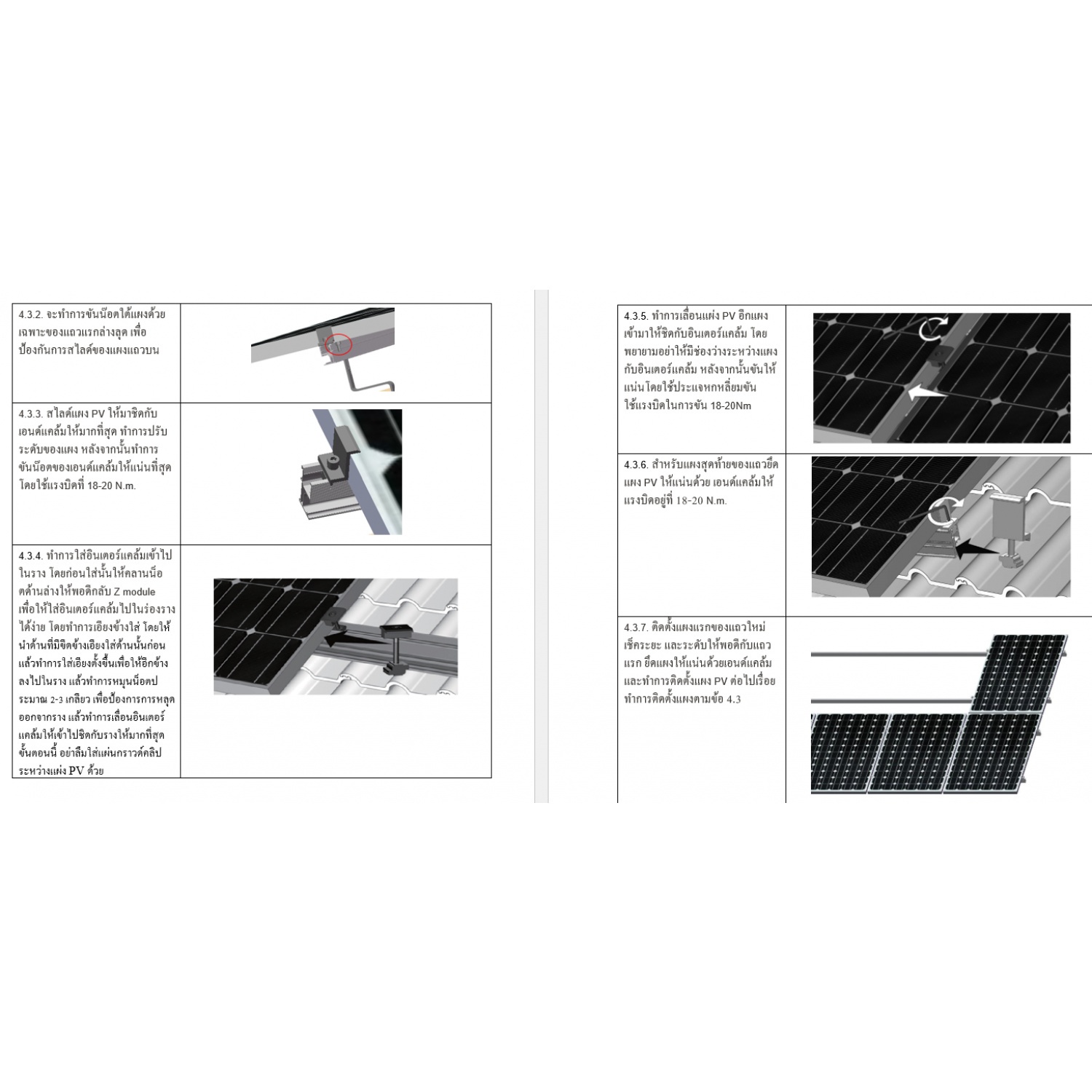

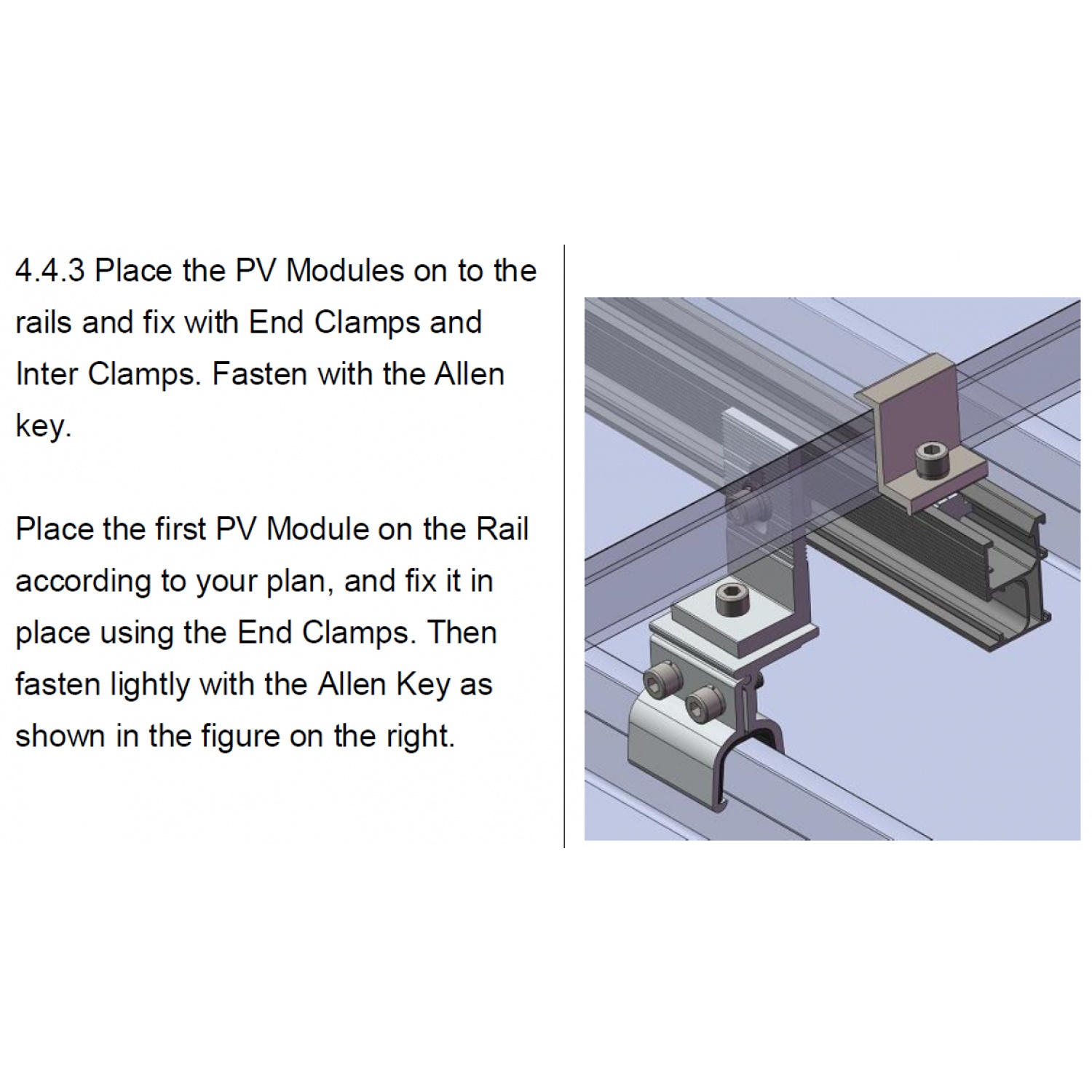

การติดตั้ง

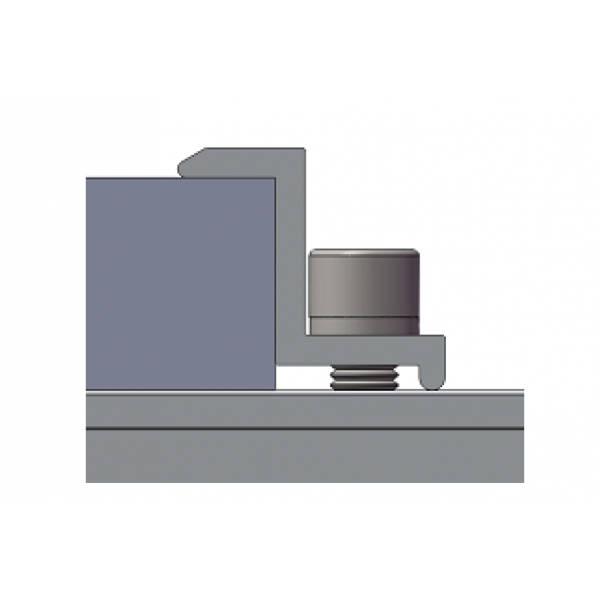

End Clamp needs 20 mm minimum space on each side of the Rail

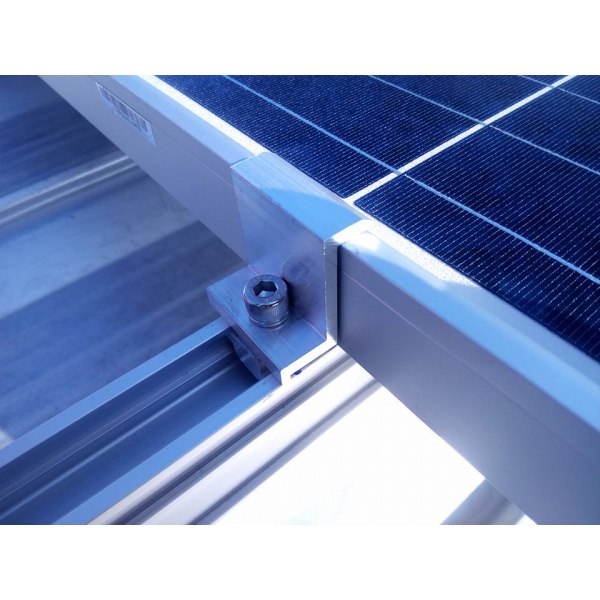

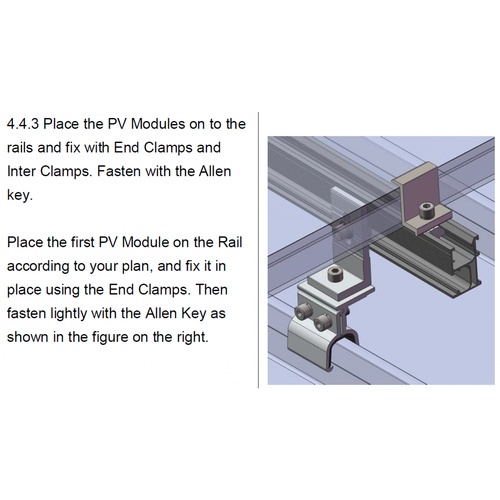

1. สไลด์แผง PV ให้มาชิดกับ เอนด์แคล้มให้มากที่สุด ทำการปรับระดับของแผง หลังจากนั้นทำการขันน๊อตของเอนด์แคล้มให้แน่นที่สุด โดยใช้แรงบิดที่ 18-20 N.m.
2. ทำการใส่อินเตอร์แคล้มเข้าไปในราง โดยก่อนใส่นั้นให้คลานน็อตด้านล่างให้พอดีกลับ Z module เพื่อให้ใส่อินเตอร์แคล้มไปในร่องรางได้ง่าย โดยทำการเอียงข้างใส่ โดยให้นำด้านที่มีขีดข้างเอียงใส่ด้านนั้นก่อนแล้วทำการใส่เอียงตั้งขึ้นเพื่อให้อีกข้างลงไปในราง แล้วทำการหมุนน็อตประมาณ 2-3 เกลียว เพื่อป้องการการหลุดออกจากราง แล้วทำการเลื่อนอินเตอร์แคล้มให้เข้าไปชิดกับรางให้มากที่สุด ขั้นตอนนี้ อย่าลืมใส่แผ่นกราวด์คลิประหว่างแผ่ง PV ด้วย
3. ทำการเลื่อนแผ่ง PV อีกแผงเข้ามาให้ชิดกับอินเตอร์แคล้ม โดยพยายามอย่าให้มีช่องว่างระหว่างแผงกับอินเตอร์แคล้ม หลังจากนั้นขันให้แน่นโดยใช้ประแจหกหลี่ยมขัน ใช้แรงบิดในการขัน 18-20Nm

  • สำหรับแผงสุดท้ายของแถวยึดแผง PV ให้แน่นด้วย เอนด์แคล้มให้แรงบิดอยู่ที่ 18-20 N.m.
  • ติดตั้งแผงแรกของแถวใหม่ เช็คระยะ และระดับให้พอดีกับแถวแรก ยึดแผงให้แน่นด้วยเอนด์แคล้มและทำการติดตั้งแผง PV ต่อไป

ข้อควรระวังในการใช้งาน

  • End Clamp needs 20 mm minimum space on each side of the Rail;


ยังไม่มีการรีวิวสำหรับสินค้ารายการนี้ มาร่วมเป็นคนแรกในการรีวิวสินค้าของเรา
