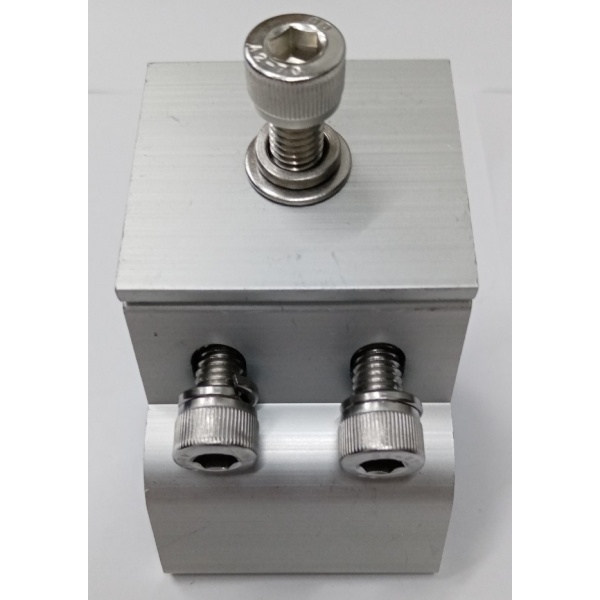

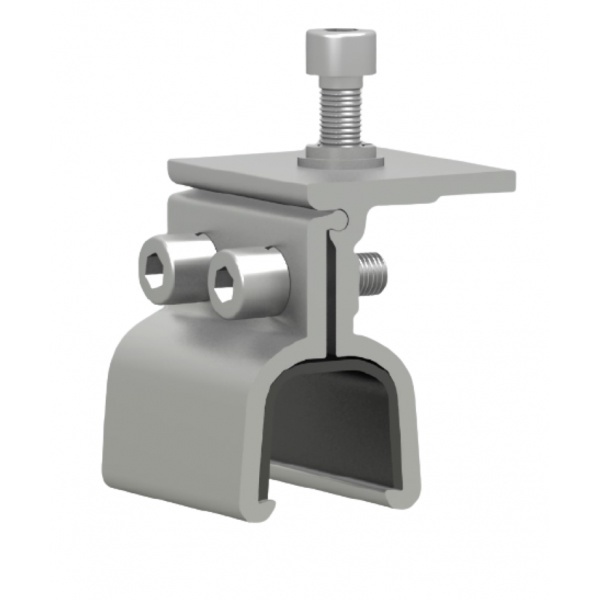

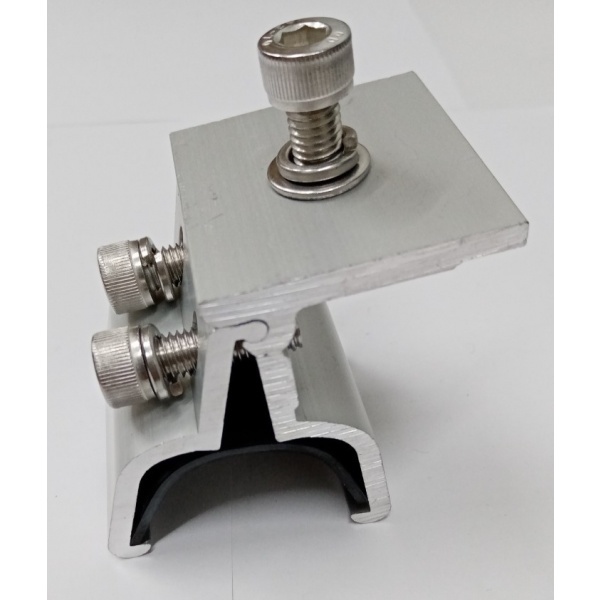

Cleanergy ชุดยึดหนีบ คลิปล็อค รุ่น ER-I-31/45/M8 สีเงิน

รหัสสินค้า : 072101255371

เพิ่มเติม อุปกรณ์โซล่าร์เซลล์ จาก Clenergy

*สีที่ปรากฏบนเว็บไซต์อาจมีความแตกต่างจากสีของสินค้าจริงเนื่องจากข้อจำกัดของหน้าจอแสตงผล


฿108

฿130 /อัน
ราคาโปรโมชั่น ถึงวันที่ 31 ธ.ค. 2567
รายการโปรด


ตัวเลือกการจัดส่ง

เปลี่ยน


คุณสมบัติ รายละเอียดสินค้า

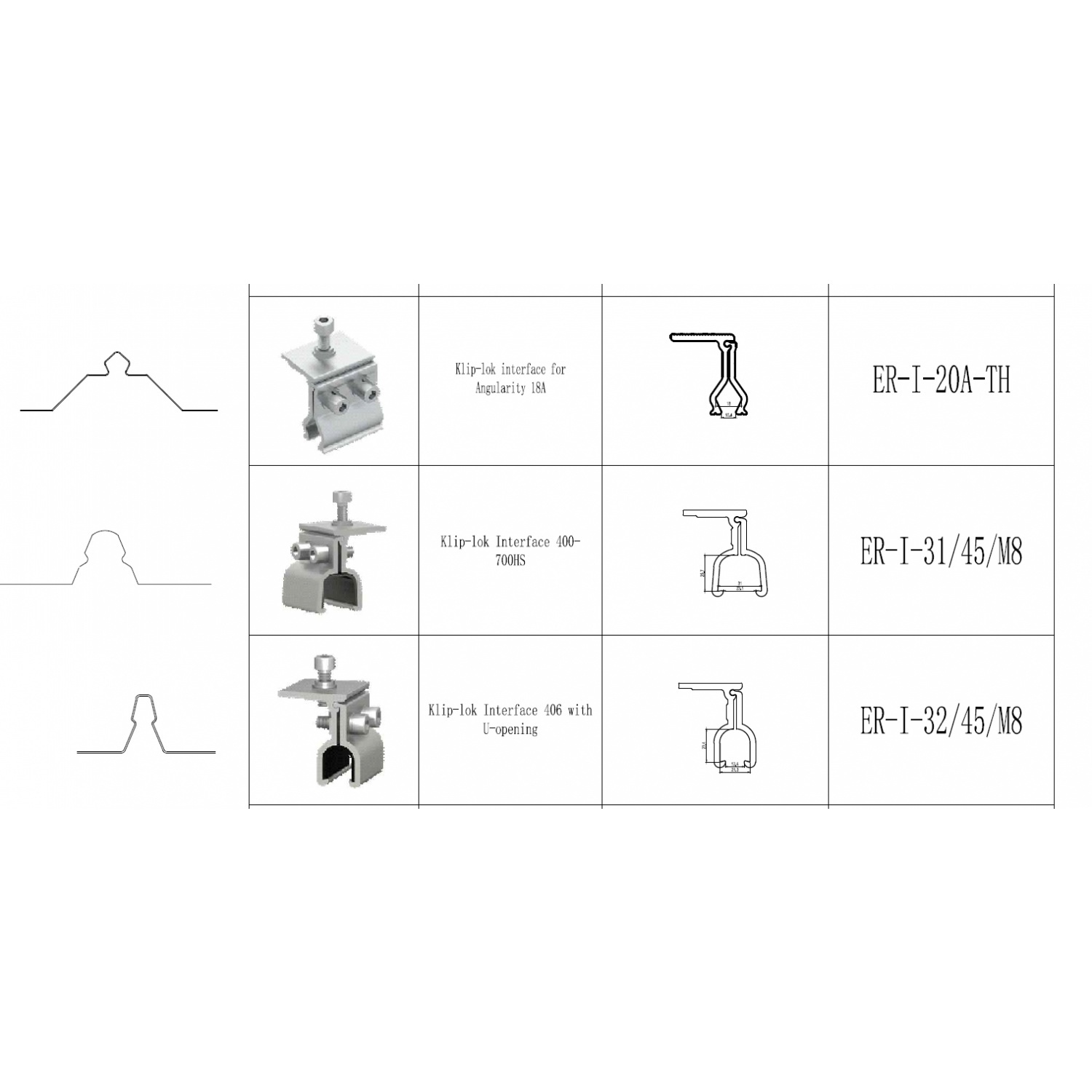

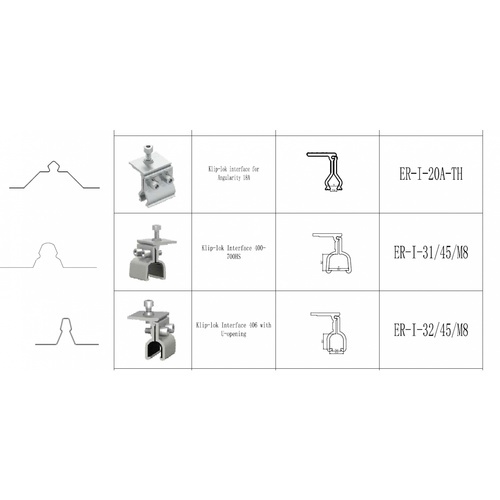

รุ่น ER-I-31/45/M8 สีเงิน
แบรนด์ Clenergy
ความกว้าง 45 มิลลิเมตร
ความยาว 50 มิลลิเมตร
ความสูง / หนา 61.3 มิลลิเมตร
สี สีโครเมี่ยม
หน่วยนับ อัน

คุณสมบัติเด่น

  • อุปกรณ์ยึดแผงโซล่า บนหลังคาชนิดคลิปลอค รุ่นลอน คลิปลอค 700 หรือ kliplok 700
ทำจากอลูมิเนียม AL6005-T5 Anodised ติดตั้งง่ายด้วยการไขน็อต M8 18-20 N. ยึดกับที่ยึดของคลิปลอค ไม่ต้องเจาะหลังคาเมทัลชีท สินค้ารับประกัน 12 ปี

• Easy Installation

Our versatile rail, Z-module and splice kit eliminates the need for onsite cutting, making SolarRoof a safe and cost effective PV mounting system.

• High Quality

Strict quality control in accordance with ISO 9001 over materials and finished products ensures optimum strength and long life for your installation.

Our versatile rail, Z-module and splice kit eliminates the need for onsite cutting, making SolarRoof a safe and cost effective PV mounting system.

• Great Compatibility

Designed as a univarsal PV mounting system, SolarRoof is compatible with most of the major framed and frameless PV modules on the market.

• 12 Year Warranty

Clenergy provides a 12 year product warranty for your peace of mind.

• Versatile Application

With a full range of roof hooks and brackets, PV-ezRack SolarRoof is suitable for most roofing types, including pitched tile roofs, metal roofs, concrete roofs and even slate roofs.

คุณสมบัติทั่วไป

Fixing method: Fixing on crown/rib of metal sheet
Dimension: L50mm*W45mm*H61.3mm
Weight: 0.159 kg

รายละเอียดสินค้า

Non-penetrative

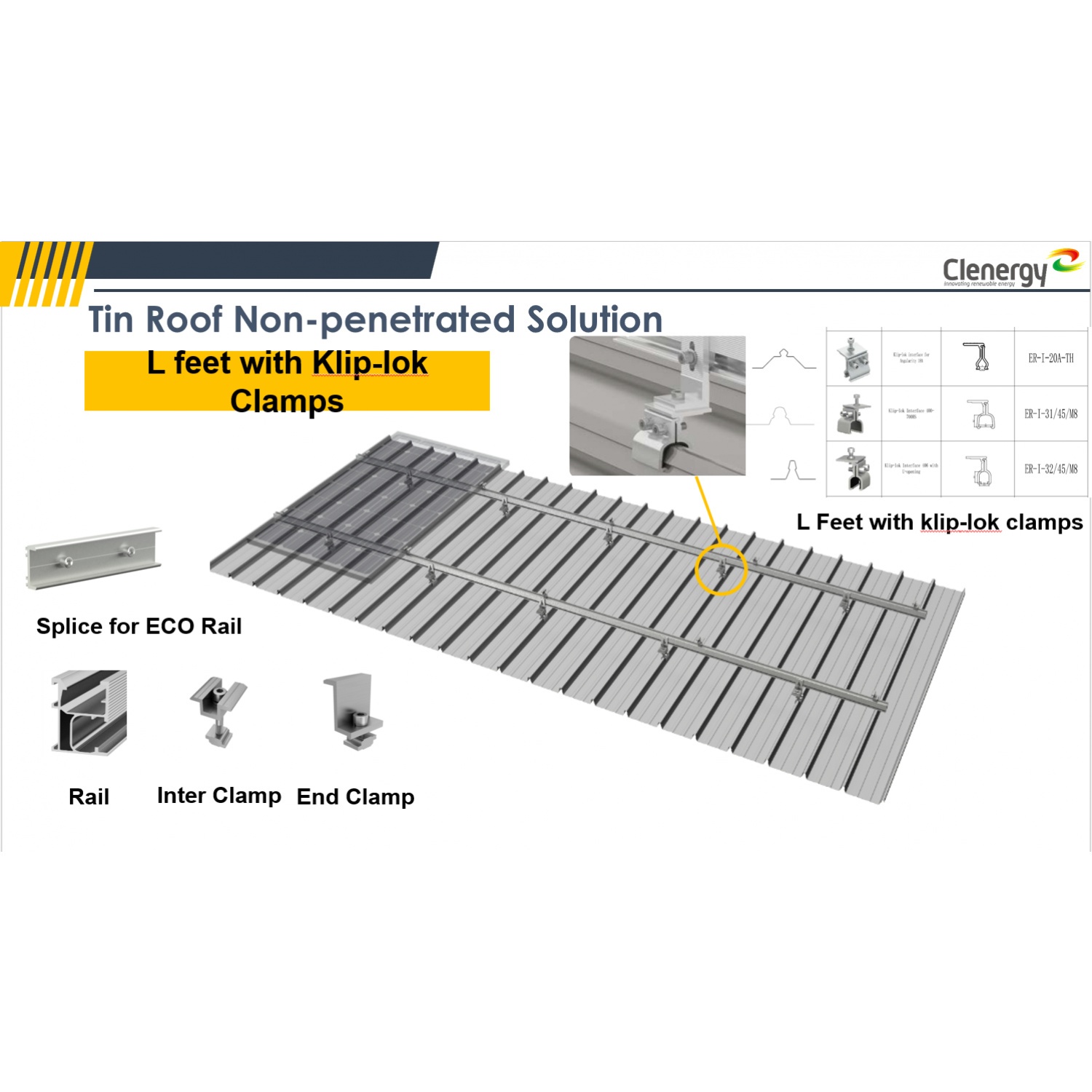

Reliable, Robust Roof Mounting System - Designed for Concealed-fix Roof Claddings (Klip-lok, Longline)

Features

The Clenergy PV-ezRack® SolarRoof™ is designed for residential and commercial applications.
This system allows installation on pitched and flat roofs.
It withstands wind speeds up to 88 metres per second through its robust design and high-quality materials.
Corrosion resistance is achieved through anodised structural grade aluminium and stainless steel components.
Innovative Z-module technology enables a surprisingly quick and easy installation.

Built To Last

The fully compliant clip-on clamps eliminate the need for roof penetration on concealed type roofs, and the optional adjustable tilt legs provide flexibility in application.

As part of the PV-ezRack® range, SolarRoof™ comes with a 12-year product warranty.

วัสดุ

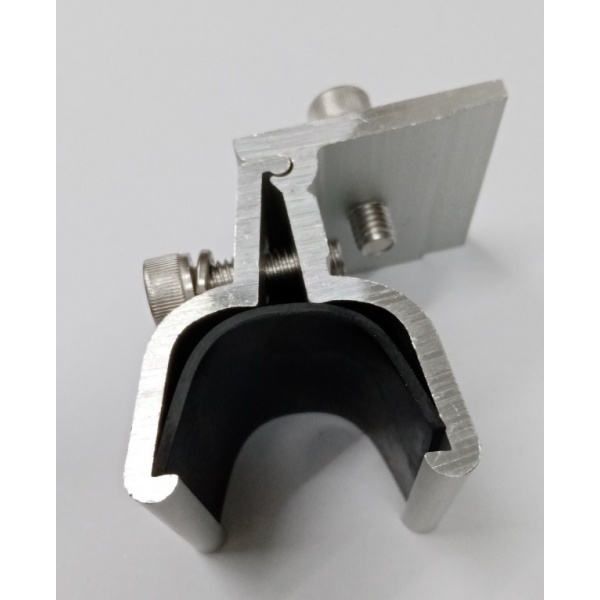

อลูมิเนียม AL6005-T5; Fasteners: SUS 304; ยาง EPDM ทนความร้อน UV
Cleanergy ชุดยึดหนีบ คลิปล็อค รุ่น ER-I-31/45/M8 สีเงิน
Cleanergy ชุดยึดหนีบ คลิปล็อค รุ่น ER-I-31/45/M8 สีเงิน
Cleanergy ชุดยึดหนีบ คลิปล็อค รุ่น ER-I-31/45/M8 สีเงิน
Cleanergy ชุดยึดหนีบ คลิปล็อค รุ่น ER-I-31/45/M8 สีเงิน
Cleanergy ชุดยึดหนีบ คลิปล็อค รุ่น ER-I-31/45/M8 สีเงิน
Cleanergy ชุดยึดหนีบ คลิปล็อค รุ่น ER-I-31/45/M8 สีเงิน
Cleanergy ชุดยึดหนีบ คลิปล็อค รุ่น ER-I-31/45/M8 สีเงิน

การรับประกัน

เงื่อนไขให้เป็นไปตามที่บริษัทฯ กำหนด

รายละเอียดการรับประกัน

Product Warranty

Section A: Definitions

In this warranty, the following terms have the meanings given below:

"Clenergy"

"Customer" "Products"

“Commencement date” "Site"

"Normal atmospheric conditions"

(i) Clenergy (Xiamen) Technology Co., Ltd or (ii) Clenergy International (HK) Limited or (iii) Clenergy (Tianjin) Co., Ltd.

the person or firm who purchases the Products from Clenergy.

all metal parts/components that are designed and manufactured by Clenergy that the customer purchases from Clenergy, excluding the parts/components of Clenergy’s tracker system.

the day of the delivery of the products to the customer. the original installation site stated in the contract.

C3 and below according to the Corrosive Category classified by the International Standard ISO 9223:2012.

Section B: Warranty period

Clenergy warrants that the Products at the original installation Site shall be free of defects in material and workmanship under normal atmospheric and maintenance conditions for a period of twelve (12) years after the commencement date.

Under certain conditions the warranty can be extended to more than twelve (12) years with extra charge, which needs to be requested separately.

Section C: Warranty services

Within the specified Warranty periods, in the case that the products shall be reported to be defective by customer in writing. Clenergy will at its option to either:

  • Repair the defective products; or
  • Provide the replacement of the defective products that of an equivalent function.

Cost for dismantling of the defective component or any other indirect loss is excluded from this warranty.

This product warranty is not transferrable, not assignable and is VOID when the Product is transferred to another party without the prior written consent of Clenergy.

This warranty replaces any previously given warranty unless otherwise agreed by Clenergy.

Section D: Care of your products

Clenergy products are designed to be durable with minimal care, however it is important that you maintain your products in accordance with proper practices. This includes bolts connections on mounting structure that needs to be checked every year or checked before heavy wind weather. The product warranty will be VOID if maintenance wasn’t conducted properly.

Section E: Exclusion (The Warranty does not cover)

  • This Product Warranty does not cover material finish, or other considerations that do not substantially affect structural performance.
  • Damage caused by transport, mishandling, improper loading, incorrect storage or malicious intent.
  • Incorrect installation, that is not in accordance with our installation manual.
  • Improper installation where the product does not conform to our design loads or special conditions where advised.
  • Damage caused by the product being modified without any written approval by Clenergy.
  • Damage caused by earthquakes, or any other acts of God or any other event outside of our control (including, but not limited to, terrorist acts, riots, acts of war or man-made disasters).
  • Damage caused by lightning strikes or excessive currents through the earthing/grounding clamps, clips or lugs.
  • Superficial damage caused by stains, scratches, oxidization, mould or lichen buildup that does not result in impairment or failure of the product to perform its function.
  • Any natural impairment and corrosion that does not compromise the structural performance.

การติดตั้ง

1. ทำการขึงแนว และใช้ปากกา เมจิกทำเครื่องหมายของจุดและตำแหน่งที่จะติดตั้ง คลิปล็อก ตามแบบที่วางไว้
2. ทำการคลายสกรูด้านข้างทั้งสองตัวของคลิปล็อกออกให้หลวม แล้วขยายความกว้างของขาคลิปล็อกออก หลังจากนั้นทำการกดคลิปล็อกลงบนสันหลังคา ตรงบริเวณที่ทำสัญลักษณ์ไว้
3. ทำการปรับตำแหน่งได้ระดับตามที่ขึงเส้นไว้ แล้วใช้แประแจหกเหลี่ยมทำการขันสกรูให้แน่น โดยใช้แรงบิดประมาณ 18-20 N.m.

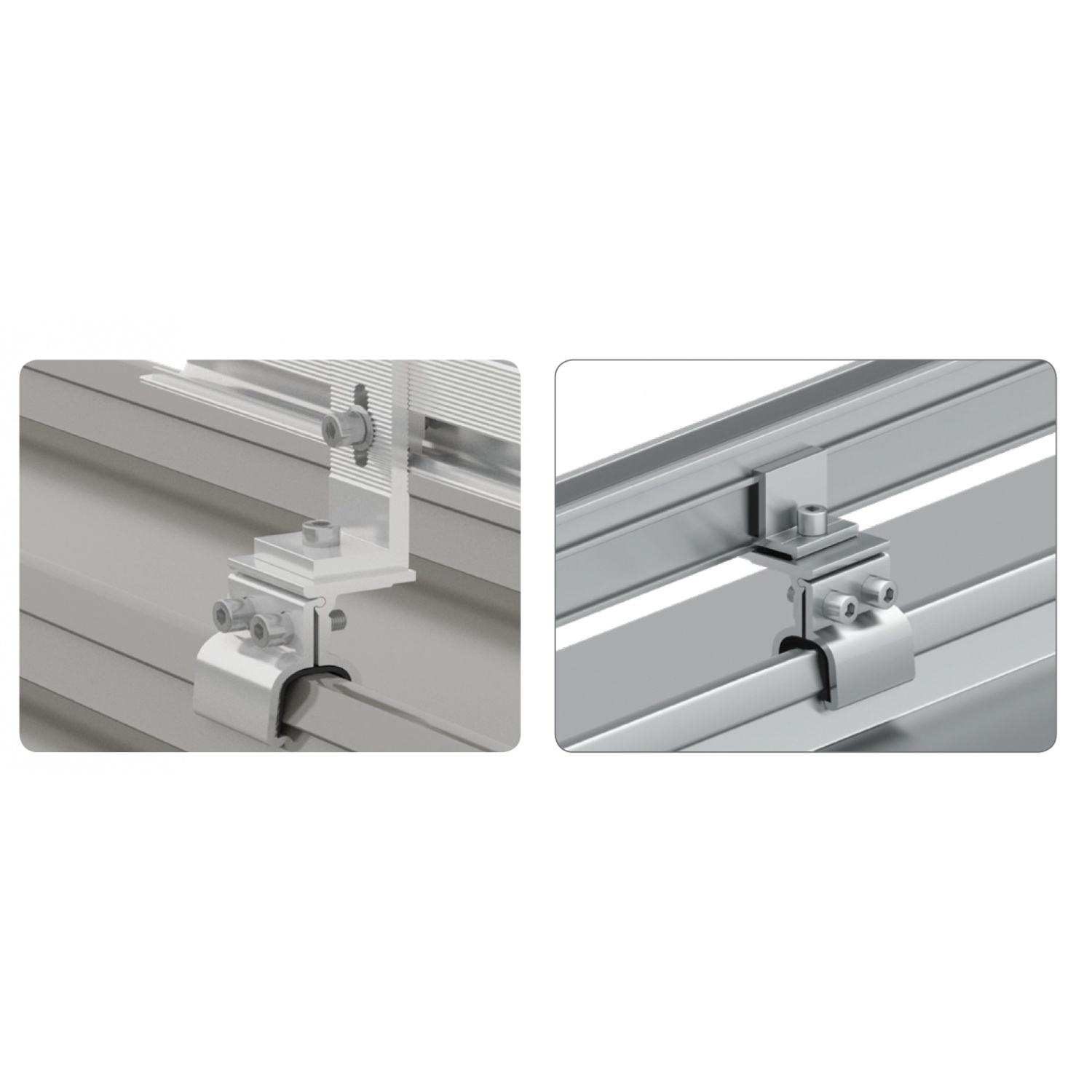

4. ถ้าคุณต้องการติดตั้งคลิปล็อกที่มีแอลฟีทและราง เพื่อให้แผงมีความสูงจากหลังคาและมีระดับนั้น สามารถทำได้เช่นกัน โดยจะทำการยึดแอลฟีทบนคลิปล้อกด้วยน็อต M8 ขันน๊อตให้แน่น ใช้แรงบิดที่ประมาณ18-20 N.m. หลังจากนั้นทำการติดตั้งราง แผง แคล้ม และระบบกราวด์

ข้อควรระวังในการใช้งาน

ข้อควรระวังในช่วงของการติดตั้ง

วิธีการปฏิบัติที่ไม่เหมาะสมอาจก่อให้เกิดการ deadlock ของโบล์ทและนัตได้ ดังนั้นเพื่อป้องกันการเกิดปัญหานี้ควรปฏิบัติดังนี้

1.การลดแรงเสียดทาน

(1) ตรวจสอบให้แน่ใจว่าพื้นผิวสะอาดไม่มีเศษสิ่งสกปรกติดค้างที่เกลียวน๊อต

(2) อาจจะใช้น้ำมันหล่อลื่น หรือน้ำมันเครื่อง # 40 เพื่อหลีกเลี่ยงการติดขัดของเกลี่ยน

2.การติดตั้งโดยทั่วไป

(1) ใช้แรงขันในทิศทางเดียวกัน

(2) ใช้แรงสม่ำเสมอและรักษาแรงบิด

(3) ใช้เครื่องมือที่มีคุณภาพและมาตรฐาน

(4) หลีกเลี่ยงการใช้สว่านไฟฟ้าในการขันน็อต หรือให้ใช้ที่ความเร็วรอบต่ำสุด

(5) หลีกเลี่ยงการทำงานที่อุณหภูมิสูง

3.แรงบิดที่ปลอดภัย
   โปรดดูแรงบิดที่ปลอดภัยที่กำหนดไว้ในคู่มือนี้ซึ่งจะแสดงไว้ด้านล่าง หากต้องการใช้เครื่องมืไฟฟ้า สว่านไฟฟ้า ทางบริษัทขอแนะนำให้ใช้ที่ความเร็วรอบต่ำ ถ้าใช้ความเร็วสูงและส่งผลกระทบให้เกิดการติดขันของเกลี่ยวกระทันหัน หากเกิดการติดขัดให้ทำการตัดออก โปรดตรวจสอบก่อนการตัด และหลักเลี่ยงการส่งผลกระทบต่อพื้นผิวที่มีการชุบอโนไดซ์ หรือัลวาไนซ์

ขนาดของแรงบิดสำหรับการขันน็อตด้านล่างนี้ สามารถนำไปปรับใช้ได้กับน๊อต และสกรูได้ทุกรายการ

M8: 16-20 N·m. Torque ทุกรายการยกเว้น ตัวต่อราง 3-5N.m Torque.
M6 ใน grounding Lug: 5-6 N·m. Torque

ระยะการติดตั้งห่างของอุปกรณ์ยึดจับบนหลังคา ในแต่ละแถวไม่เกิน 1.5 ม เท่านั้น สามารถติดต่อขนาดและระยะของการติดตั้งได้ที่ @mgepowerth
