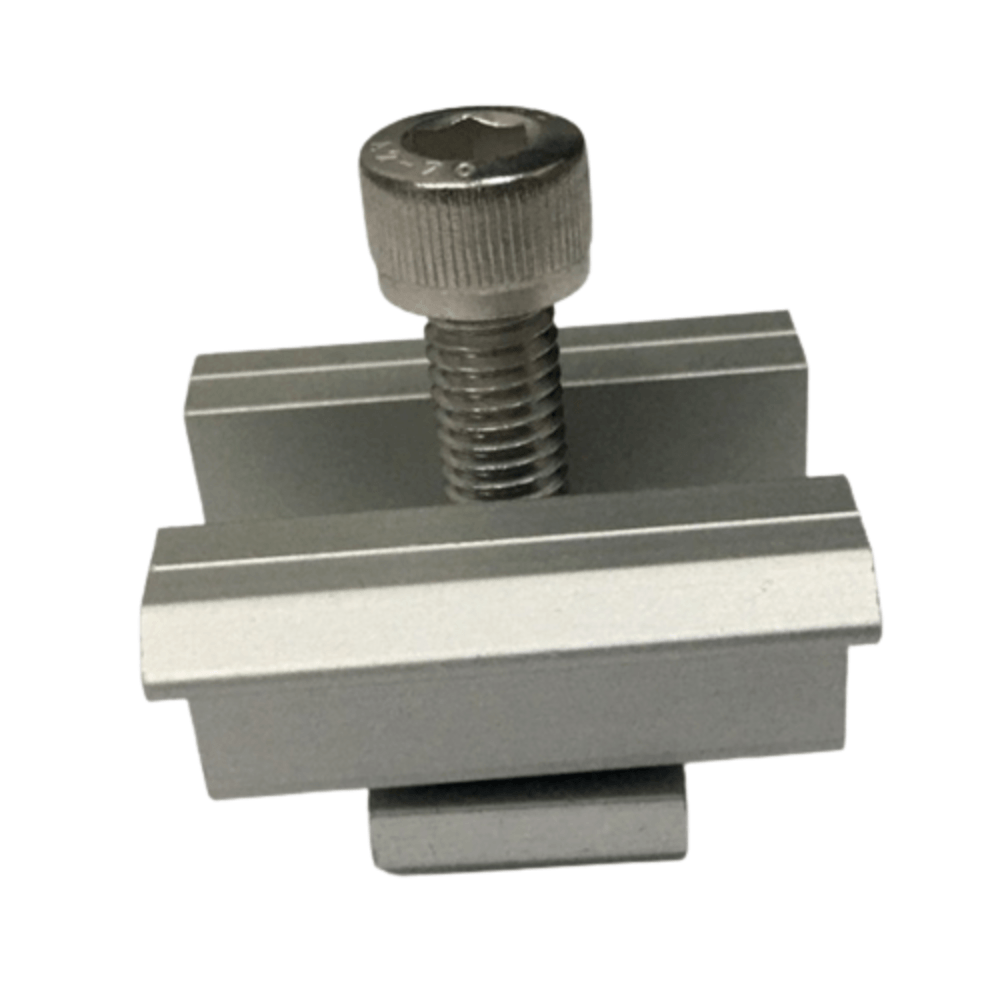

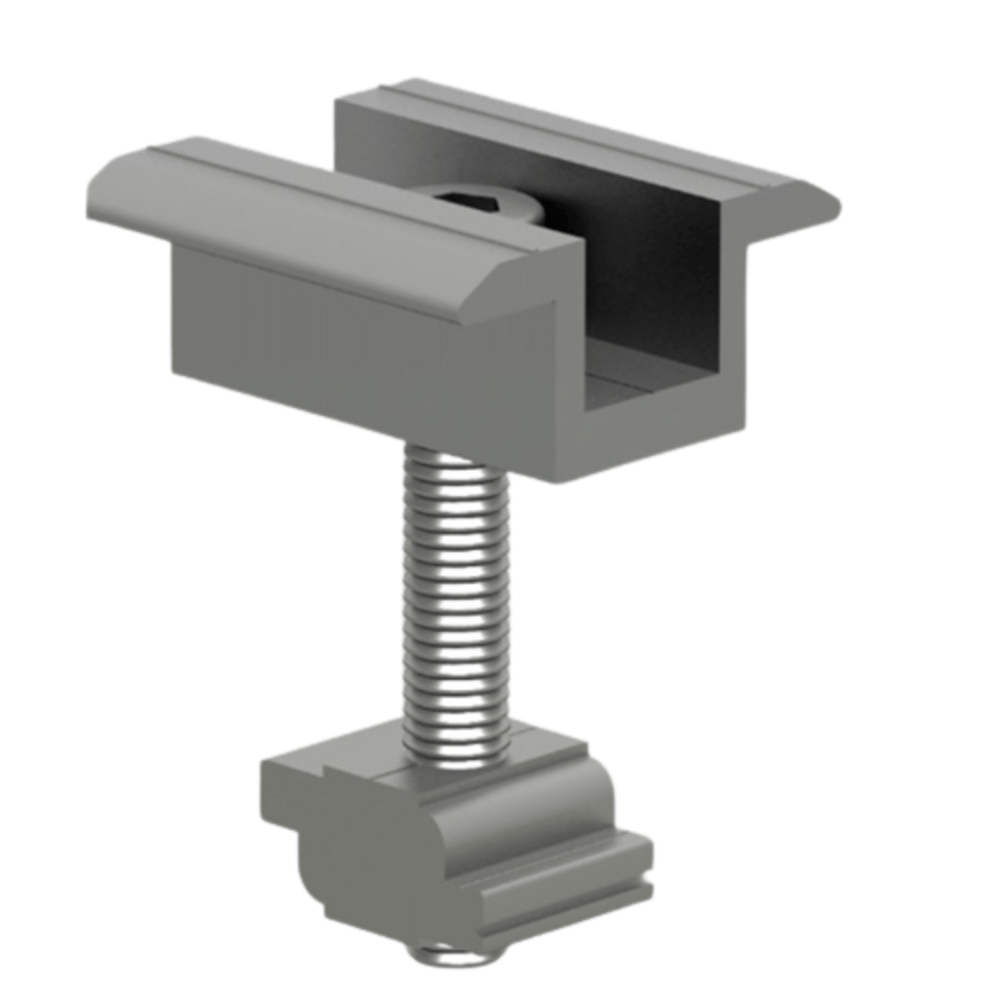

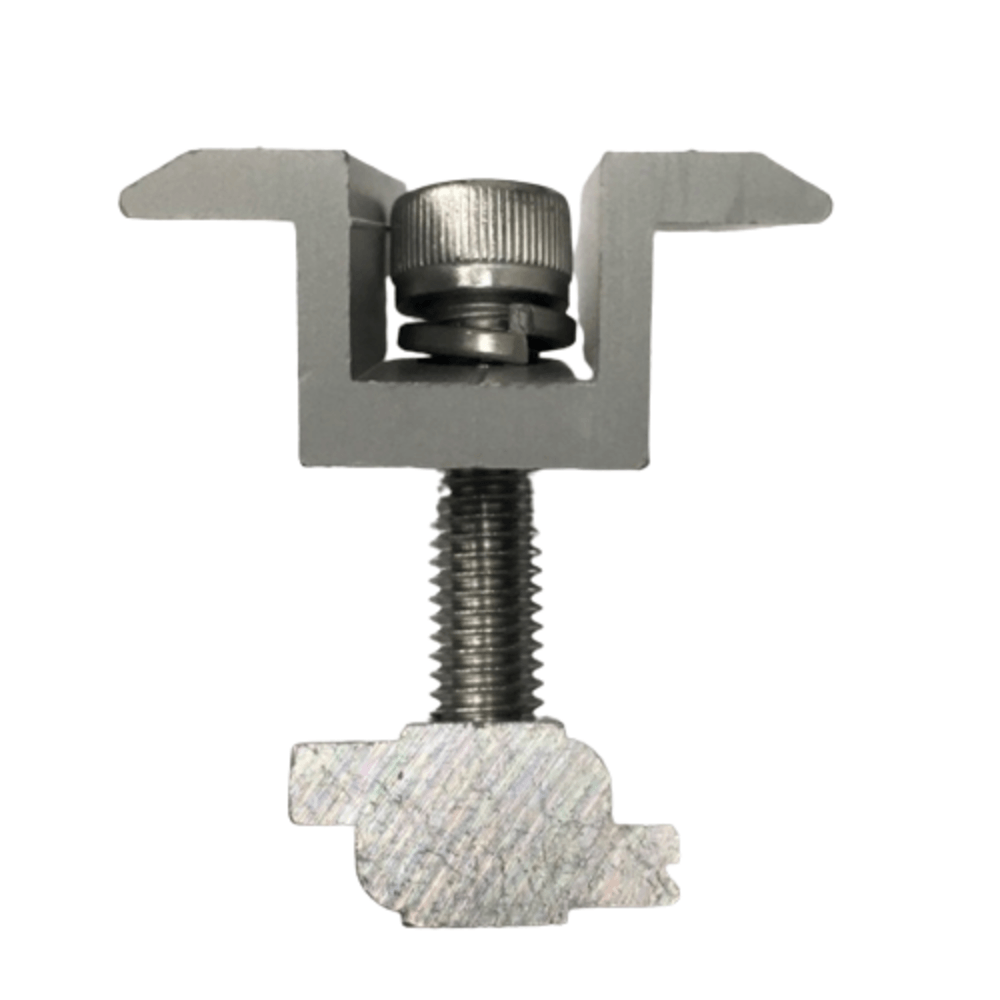

Cleanergy ชุดจับยึดระหว่างแผง (มิดแค้มป์) รุ่น ER-IC-ST30U18 สีเงิน

รหัสสินค้า : 072101254924

เพิ่มเติม อุปกรณ์โซล่าร์เซลล์ จาก Clenergy

*สีที่ปรากฏบนเว็บไซต์อาจมีความแตกต่างจากสีของสินค้าจริงเนื่องจากข้อจำกัดของหน้าจอแสตงผล


฿32

฿40 /อัน
ราคาโปรโมชั่น ถึงวันที่ 31 ธ.ค. 2567
รายการโปรด


ตัวเลือกการจัดส่ง

เปลี่ยน


คุณสมบัติ รายละเอียดสินค้า
รุ่น ER-IC-ST30U18 สีเงิน
แบรนด์ Clenergy
ความกว้าง 40 เซนติเมตร
ความยาว 40 เซนติเมตร
ความสูง / หนา 50 เซนติเมตร
หน่วยนับ อัน

คุณสมบัติเด่น

Cleanergy ชุดจับยึดระหว่างแผง (มิดแค้มป์) รุ่น ER-IC-ST30U18 สีเงิน
  • ที่ยึดกลางแผงโซลาร์มีขนาด 30, 35, 40, mm ตามขนาดแผงเพื่อความแข็งแรง
  • ใช้งานง่าย วัสดุ ทำจากอลูมิเนียม เคลือบอโนไดซ์
  •  การันตีได้รับมาตรฐานระดับสากล

คุณสมบัติทั่วไป

  • Main Structure: AL6005-T5; Fasteners: SUS 304;
  • ER-IC-ST30/U18: 0.06kg; ER-IC-ST35/U18: 0.06kg; ER-IC-ST40/U18: 0.062kg; ER-IC-ST46/U18: 0.064kg; ER-IC-ST50/U18: 0.066kg;

รายละเอียดสินค้า



วัสดุ

อลูมิเนียม AL6005-T5; Fasteners: SUS 304
Cleanergy ชุดจับยึดระหว่างแผง (มิดแค้มป์) รุ่น ER-IC-ST30U18 สีเงิน
Cleanergy ชุดจับยึดระหว่างแผง (มิดแค้มป์) รุ่น ER-IC-ST30U18 สีเงิน
Cleanergy ชุดจับยึดระหว่างแผง (มิดแค้มป์) รุ่น ER-IC-ST30U18 สีเงิน
Cleanergy ชุดจับยึดระหว่างแผง (มิดแค้มป์) รุ่น ER-IC-ST30U18 สีเงิน
Cleanergy ชุดจับยึดระหว่างแผง (มิดแค้มป์) รุ่น ER-IC-ST30U18 สีเงิน
Cleanergy ชุดจับยึดระหว่างแผง (มิดแค้มป์) รุ่น ER-IC-ST30U18 สีเงิน
Cleanergy ชุดจับยึดระหว่างแผง (มิดแค้มป์) รุ่น ER-IC-ST30U18 สีเงิน

การรับประกัน

เงื่อนไขให้เป็นไปตามที่บริษัทฯ กำหนด

รายละเอียดการรับประกัน

Section A: Definitions

In this warranty, the following terms have the meanings given below:

"Clenergy"

"Customer" "Products"

“Commencement date” "Site"

"Normal atmospheric conditions"

(i) Clenergy (Xiamen) Technology Co., Ltd or (ii) Clenergy International (HK) Limited or (iii) Clenergy (Tianjin) Co., Ltd.

the person or firm who purchases the Products from Clenergy.

all metal parts/components that are designed and manufactured by Clenergy that the customer purchases from Clenergy, excluding the parts/components of Clenergy’s tracker system.

the day of the delivery of the products to the customer. the original installation site stated in the contract.

C3 and below according to the Corrosive Category classified by the International Standard ISO 9223:2012.

Section B: Warranty period

Clenergy warrants that the Products at the original installation Site shall be free of defects in material and workmanship under normal atmospheric and maintenance conditions for a period of twelve (12) years after the commencement date.

Under certain conditions the warranty can be extended to more than twelve (12) years with extra charge, which needs to be requested separately.

Section C: Warranty services

Within the specified Warranty periods, in the case that the products shall be reported to be defective by customer in writing. Clenergy will at its option to either:

  •  Repair the defective products; or
  •  Provide the replacement of the defective products that of an equivalent function.

Cost for dismantling of the defective component or any other indirect loss is excluded from this warranty.

This product warranty is not transferrable, not assignable and is VOID when the Product is transferred to another party without the prior written consent of Clenergy.

This warranty replaces any previously given warranty unless otherwise agreed by Clenergy.

Section D: Care of your products

Clenergy products are designed to be durable with minimal care, however it is important that you maintain your products in accordance with proper practices. This includes bolts connections on mounting structure that needs to be checked every year or checked before heavy wind weather. The product warranty will be VOID if maintenance wasn’t conducted properly.

Section E: Exclusion (The Warranty does not cover)

  • This Product Warranty does not cover material finish, or other considerations that do not substantially affect structural performance.
  • Damage caused by transport, mishandling, improper loading, incorrect storage or malicious intent.
  • Incorrect installation, that is not in accordance with our installation manual.
  • Improper installation where the product does not conform to our design loads or special conditions where advised.
  • Damage caused by the product being modified without any written approval by Clenergy.
  • Damage caused by earthquakes, or any other acts of God or any other event outside of our control (including, but not limited to, terrorist acts, riots, acts of war or man-made disasters).
  • Damage caused by lightning strikes or excessive currents through the earthing/grounding clamps, clips or lugs.
  • Superficial damage caused by stains, scratches, oxidization, mould or lichen buildup that does not result in impairment or failure of the product to perform its function.
  • Any natural impairment and corrosion that does not compromise the structural performance.

การติดตั้ง

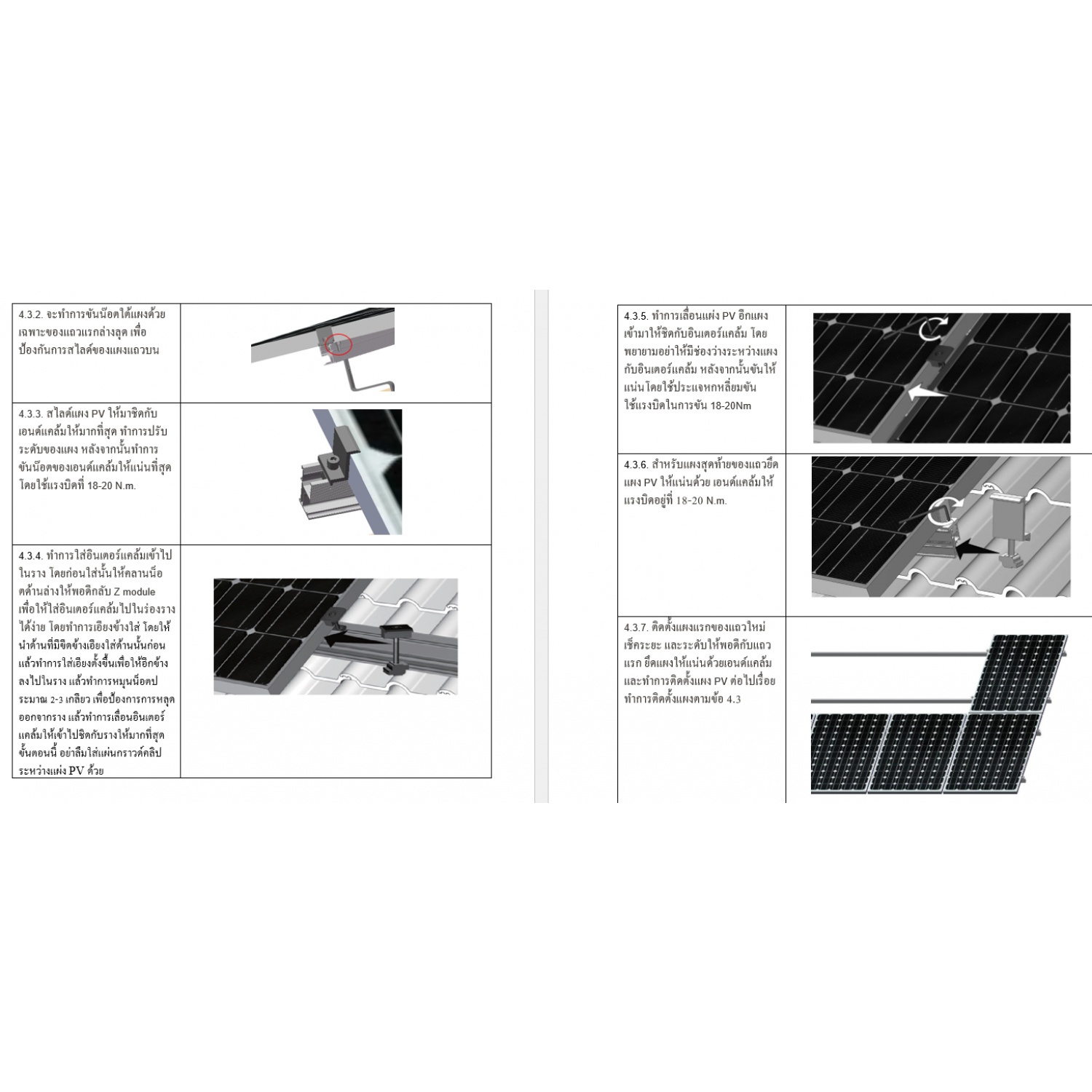

1. สไลด์แผง PV ให้มาชิดกับ เอนด์แคล้มให้มากที่สุด ทำการปรับระดับของแผง หลังจากนั้นทำการขันน๊อตของเอนด์แคล้มให้แน่นที่สุด โดยใช้แรงบิดที่ 18-20 N.m.

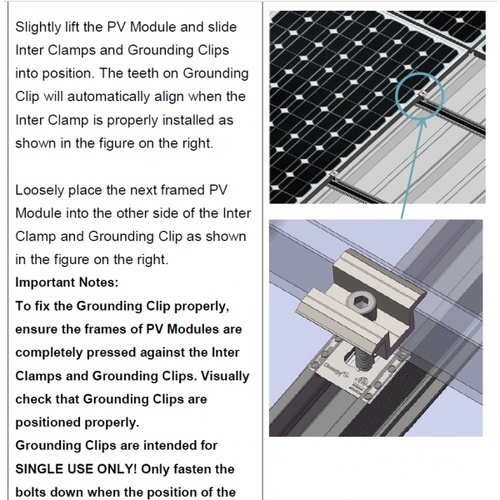

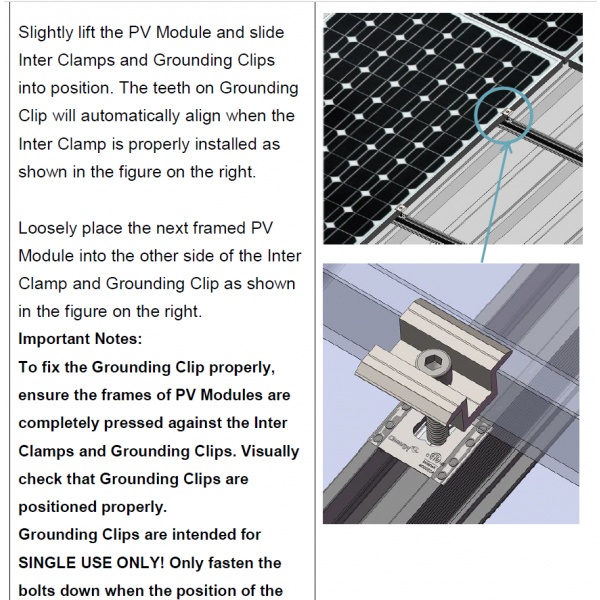

2. ทำการใส่อินเตอร์แคล้มเข้าไปในราง โดยก่อนใส่นั้นให้คลานน็อตด้านล่างให้พอดีกลับ Z module เพื่อให้ใส่อินเตอร์แคล้มไปในร่องรางได้ง่าย โดยทำการเอียงข้างใส่ โดยให้นำด้านที่มีขีดข้างเอียงใส่ด้านนั้นก่อนแล้วทำการใส่เอียงตั้งขึ้นเพื่อให้อีกข้างลงไปในราง แล้วทำการหมุนน็อตประมาณ 2-3 เกลียว เพื่อป้องการการหลุดออกจากราง แล้วทำการเลื่อนอินเตอร์แคล้มให้เข้าไปชิดกับรางให้มากที่สุด ขั้นตอนนี้ อย่าลืมใส่แผ่นกราวด์คลิประหว่างแผ่ง PV ด้วย
3. ทำการเลื่อนแผ่ง PV อีกแผงเข้ามาให้ชิดกับอินเตอร์แคล้ม โดยพยายามอย่าให้มีช่องว่างระหว่างแผงกับอินเตอร์แคล้ม หลังจากนั้นขันให้แน่นโดยใช้ประแจหกหลี่ยมขัน ใช้แรงบิดในการขัน 18-20Nm

  • สำหรับแผงสุดท้ายของแถวยึดแผง PV ให้แน่นด้วย เอนด์แคล้มให้แรงบิดอยู่ที่ 18-20 N.m.
  • ติดตั้งแผงแรกของแถวใหม่ เช็คระยะ และระดับให้พอดีกับแถวแรก ยึดแผงให้แน่นด้วยเอนด์แคล้มและทำการติดตั้งแผง PV ต่อไป

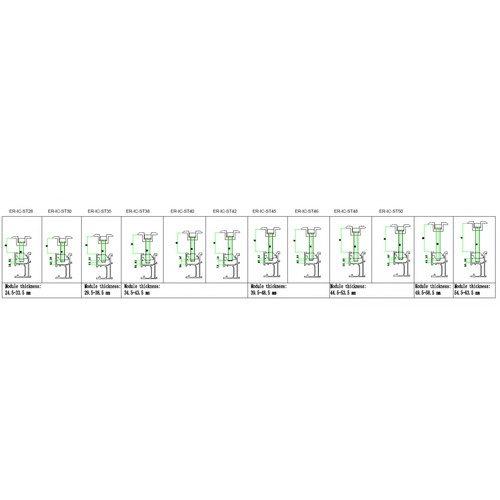

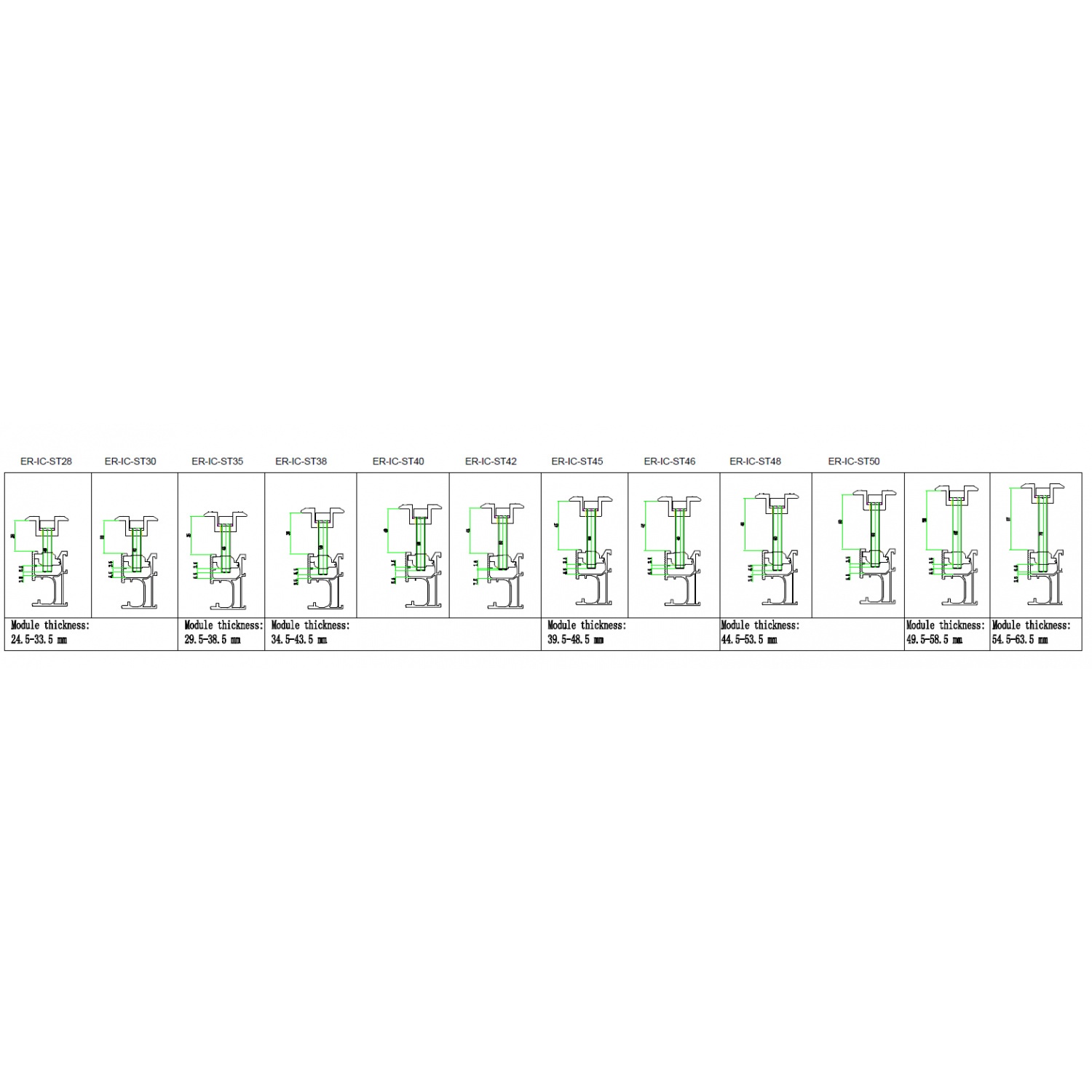

  • ER-IC-ST30/U18 is for framed PV Modules of 28-30mm in height; ER-IC-ST35/U18 is for framed PV Modules of 32-35mm in height; ER-IC-ST40/U18 is for framed PV Modules of 38-40mm in height; ER-IC-ST46/U18 is for framed PV Modules of 42-46mm in height; ER-IC-ST50/U18 is for framed PV Modules of 48-50mm in height;

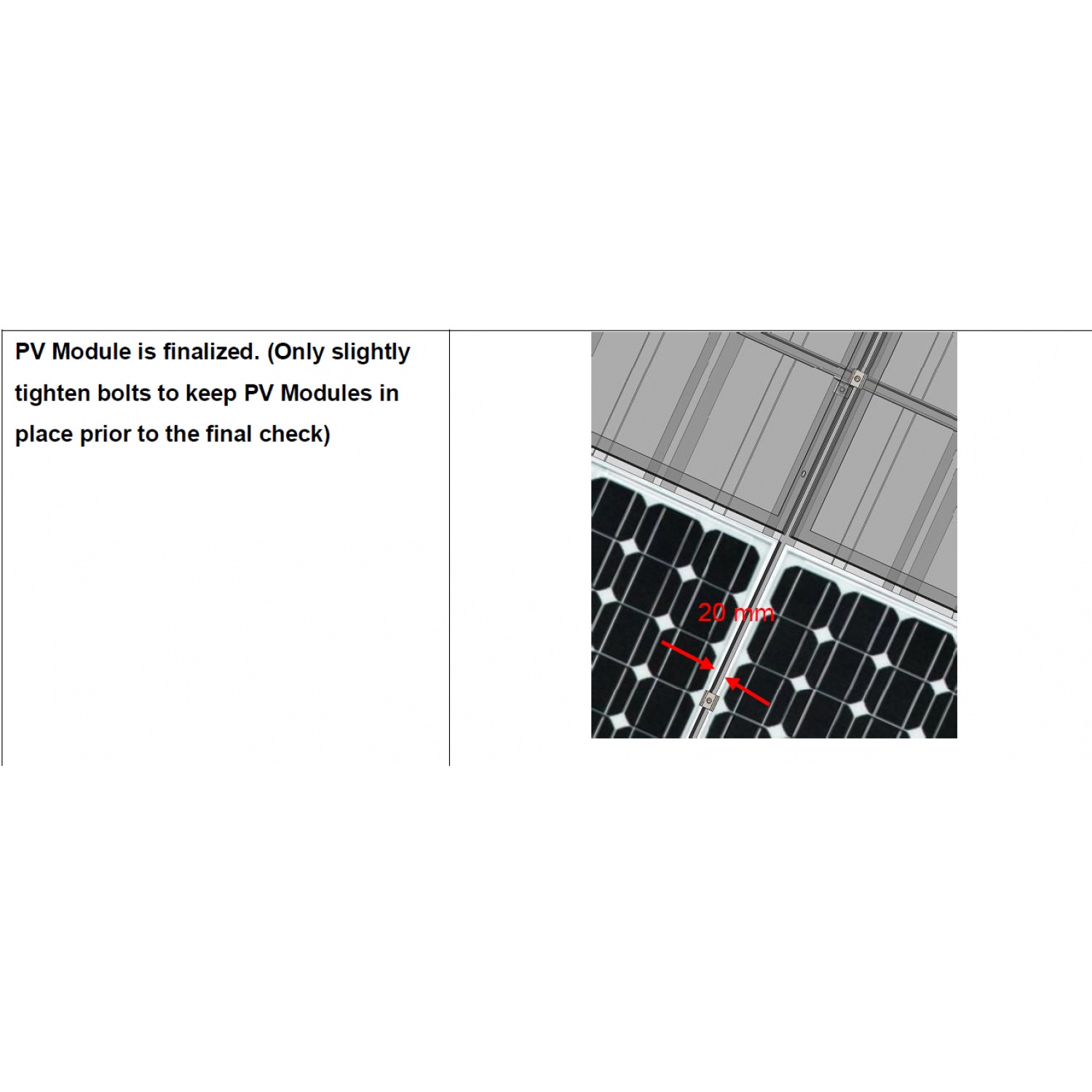

  • Inter Clamp with 18mm U-shape profile needs 20 mm space between PV Modules;
